找「高压旋转阀厂家」「高压旋转阀供应商」时，真正决定成败的不是报价单上的一个数，而是这台阀在你的压差、口径、物料和工况下能不能长期锁得住气。本页把上海科全工程技术有限公司（SCE）在高压旋转阀上的口径范围、材质与结构选项、厂家核查清单，以及 GVH 系列 3.5 bar 高压差进口替代的实录，一次讲清楚，便于采购与技术选型人员对照使用。
一、高压旋转阀和普通旋转阀，差在哪
同样叫「旋转阀」，1.5 bar 级和 3.5 bar 级产品在设计上是两回事。密相气力输送的系统背压通常在 1.5~3.5 bar(g)，压力几乎全部落在旋转阀这一个部件上：转子每个格腔要在旋转中从常压侧接料、再转到高压侧卸料，既要「锁得住气」，又要「卸得出料」。
| 关注点 | 1.5 bar 级（稀相常见） | 3.5 bar 级（高压差 / 密相） |
|---|---|---|
| 转子与壳体间隙 | 常规间隙即可 | 间隙控制严苛一个量级：大了漏气、小了热膨胀卡死 |
| 卸料结构 | 重力卸料 | 需底吹 / 平衡气结构，先泄压再卸料；易结块物料需防卡料转子 |
| 轴承隔离 | 常规密封 | 轴承腔需气封（purge）建立正压屏障，防止高压侧粉尘侵入 |
| 典型物料 | 流动性好的颗粒料 | POM / PET / PC 等工程塑料、易碎与易结块物料 |
结论很直接：把 1.5 bar 的标准阀改一改当作 3.5 bar 高压阀卖，现场一定出问题。判断一个高压旋转阀厂家是否可靠，第一步就是看它敢不敢把「持续允许压差」和「该压差下的泄漏率」写成可测的指标。
二、核查一家高压旋转阀厂家的 6 个问题
询价或者做供应商比选时，把这 6 个问题问清楚，能过滤掉大部分不合适的供应商：
- 持续运行下允许的压差上限是多少？要问「持续」，不是「瞬时」。瞬时耐受和长期运行是两件事。
- 该压差下的泄漏率是多少？要测试数据或计算依据，不要「基本不漏」这类描述。
- 转子间隙值是多少？按什么温度工况设计？间隙必须与物料温度、系统温升一起给出。
- 是否有底吹 / 平衡气结构？耗气量多少？这部分气耗要计入系统总能耗，不能忽略。
- 同类介质、同类压力等级上有没有可查的运行业绩？要求提供装置名称、规模、投产时间，而不是只有型号。
- 易损件（密封、轴承）的更换周期与费用？高压差工况下，全生命周期成本的大头在这里。
这 6 条同样适用于反查「高压旋转阀哪家好」这类问法 —— 能逐条给出依据的厂家，才值得进入下一步技术交流。
三、口径、材质与交付：上海科全的供货范围
| 项目 | 范围 / 选项 |
|---|---|
| 压力差 | 1.5 ~ 6 bar（密相高压差工况主力为 2.0 bar 与 3.5 bar 两档） |
| 法兰口径 | 6 ~ 28 英寸（约 DN150 ~ DN500 常用区间，按工况确认） |
| 阀体 / 转子材质 | 304 / 316L 不锈钢为主，按介质腐蚀性与洁净度要求选型 |
| 耐磨方案 | 耐磨硬化处理、陶瓷衬里、可更换耐磨衬套（针对含玻纤、高硬度颗粒物料） |
| 密封与密封气 | 轴端密封 + 轴承腔气封（purge），可按惰性气体（氮气）气封配置 |
| 特殊工况选项 | 夹套伴热、防卡料转子（开式 / 特殊槽型）、防爆电机与防静电结构 |
| 驱动与配套 | 减速机直联 / 链传动，变频调速；可与失重秤、换向阀、除粉器成套供货 |
| 交付方式 | 按项目制组织：工艺计算 → 设备选型 → 制造 / 采购 → 出厂检验 → 安装调试 |
价格与交期按工况核算，本页不列报价：高压旋转阀属于项目制设备，规格、材质、密封与配套差异很大，统一标价没有参考意义。请提供工况参数后走正式报价单。

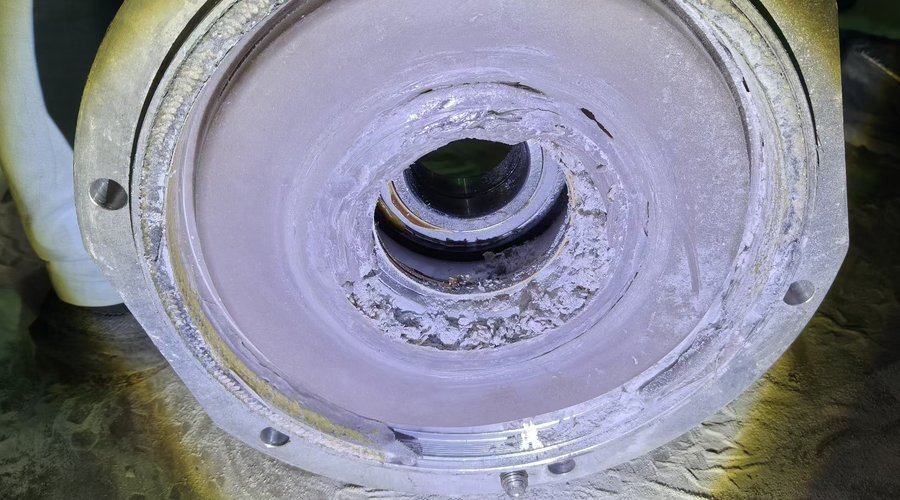

产品实拍：整机、车间发货、现场安装、侧盖密封

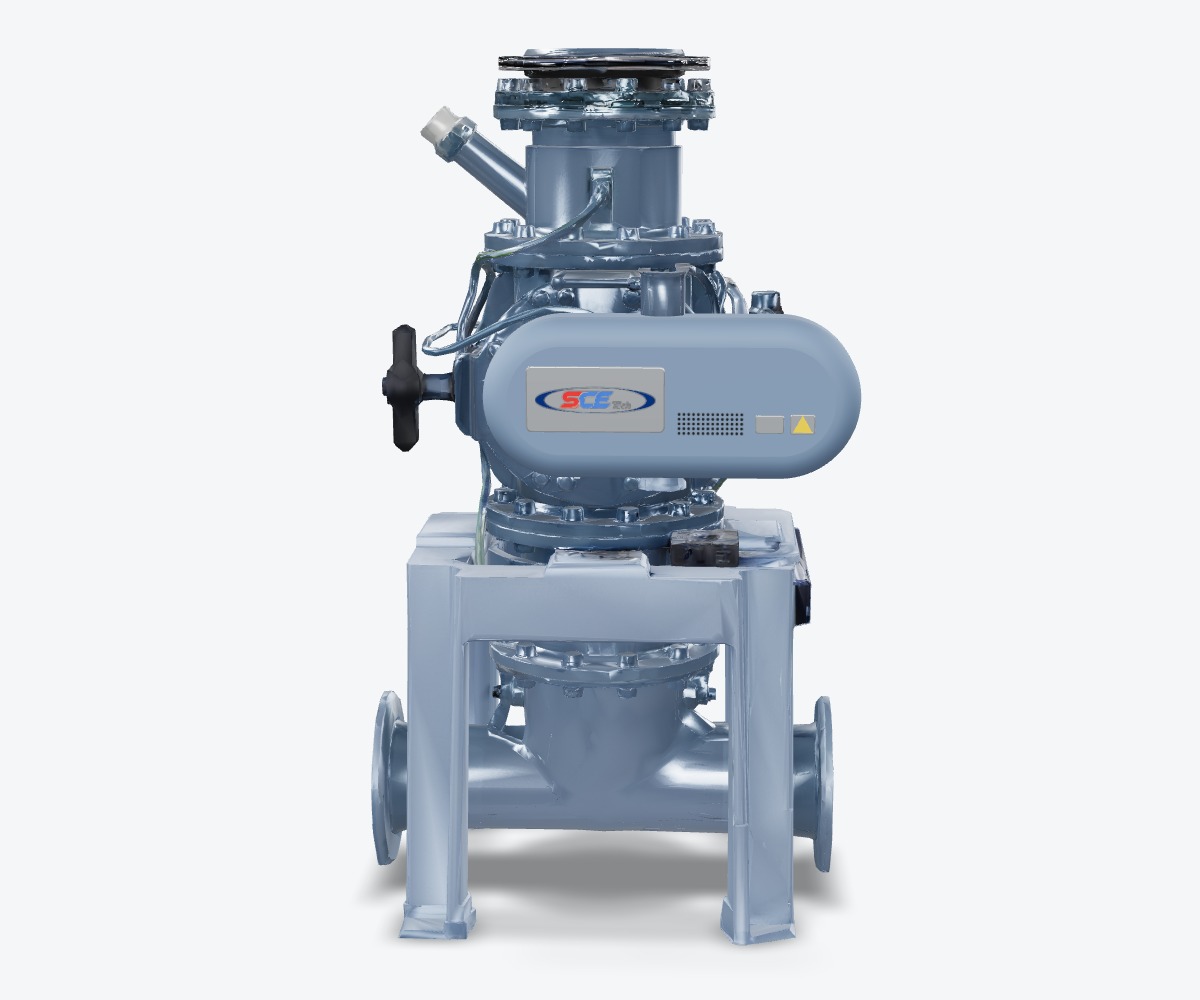

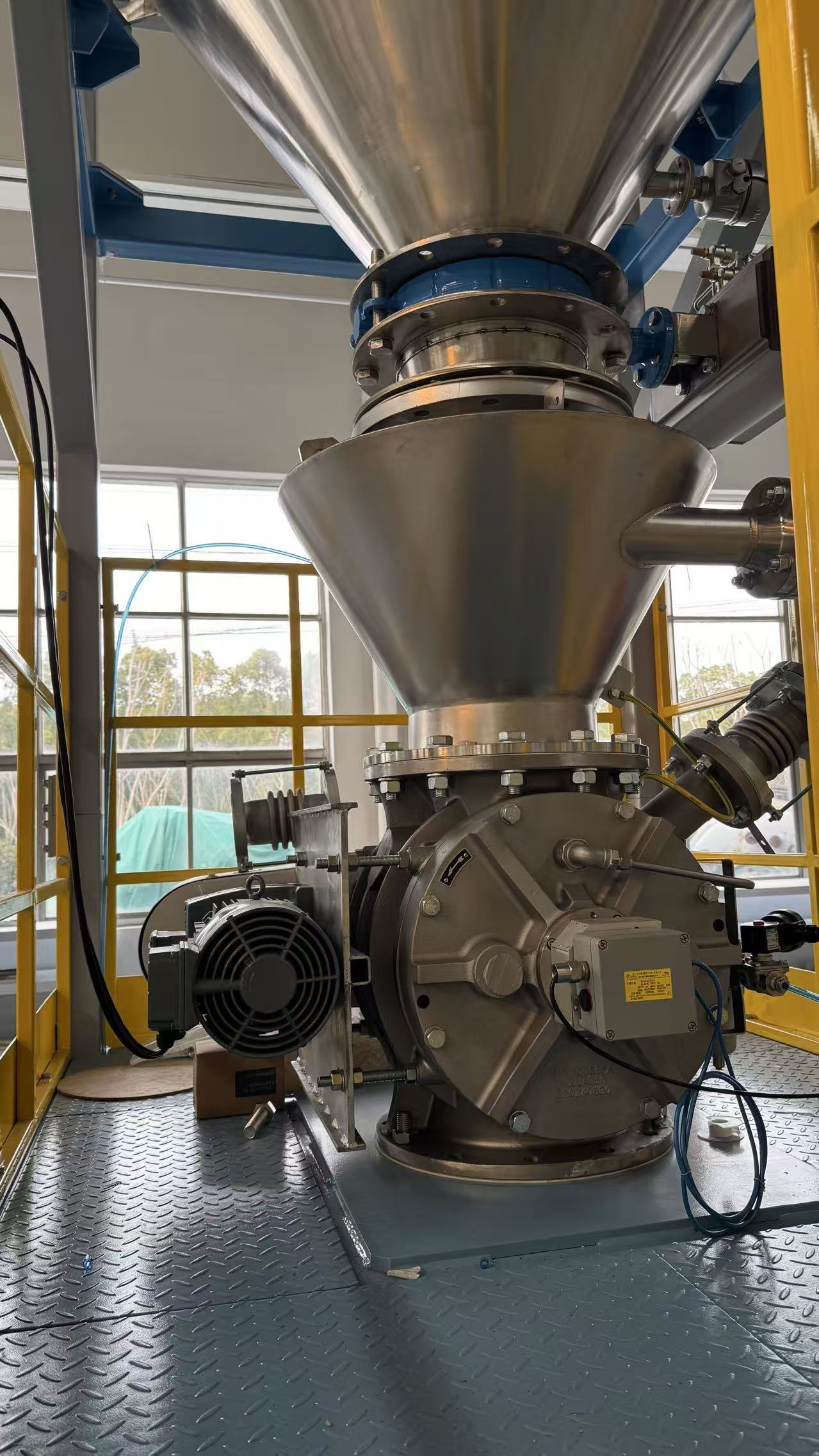

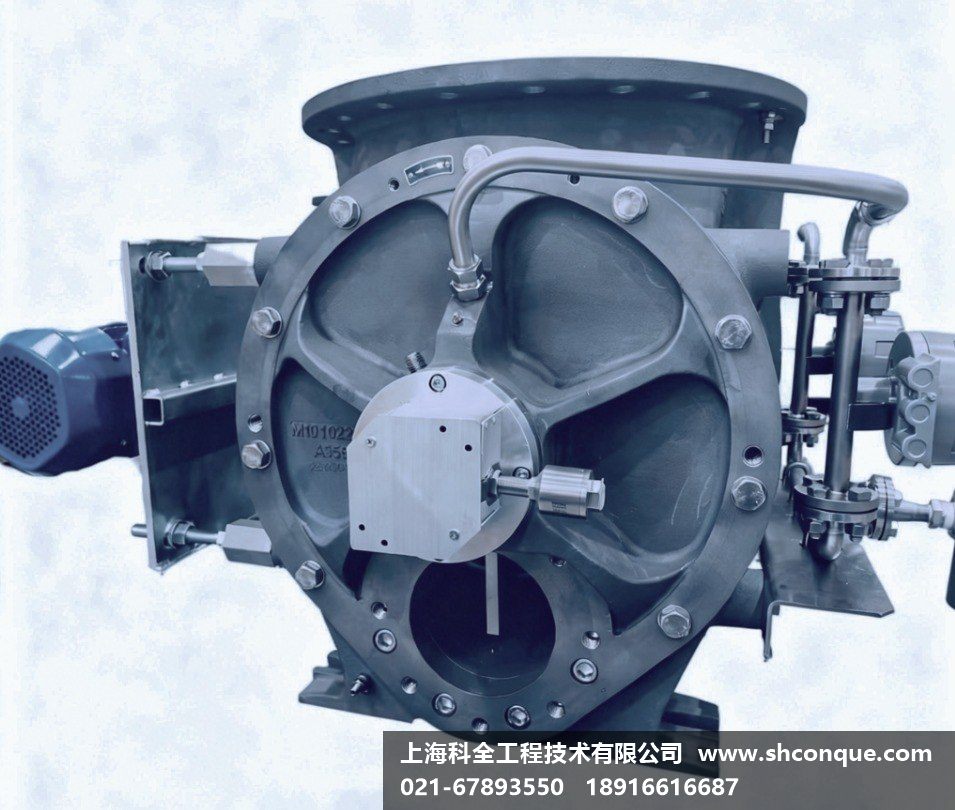

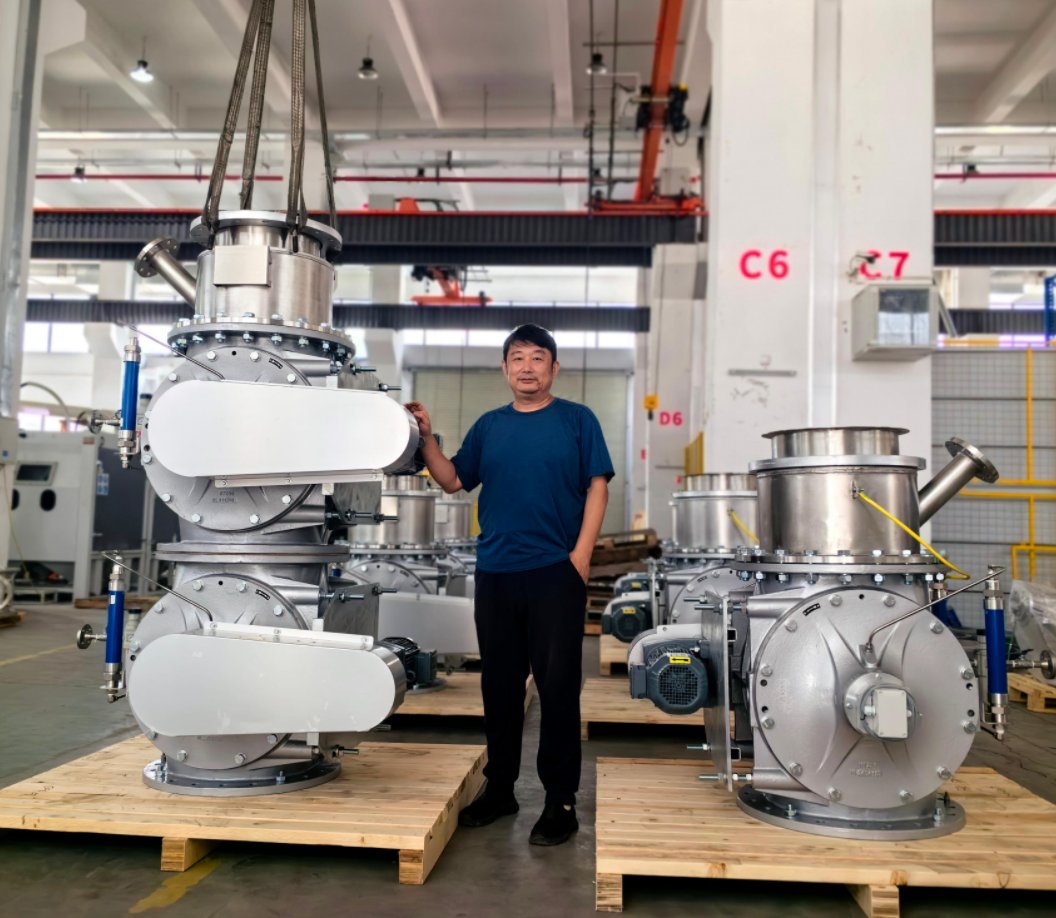

下列 4 张为上海科全工程技术有限公司自有产品资料实拍，对应高压旋转阀的整机、出厂发运、现场安装与侧盖密封四个环节，便于对照结构形式与验收要点。
产品图、现场图与结构尺寸图（11 张）

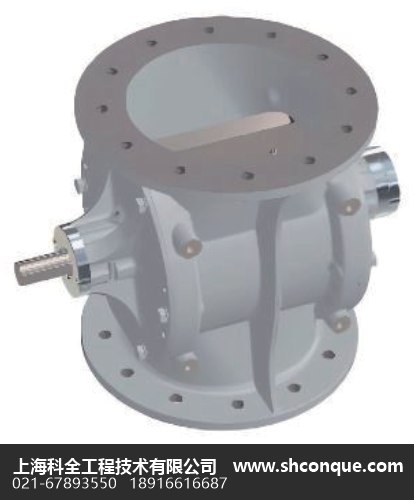

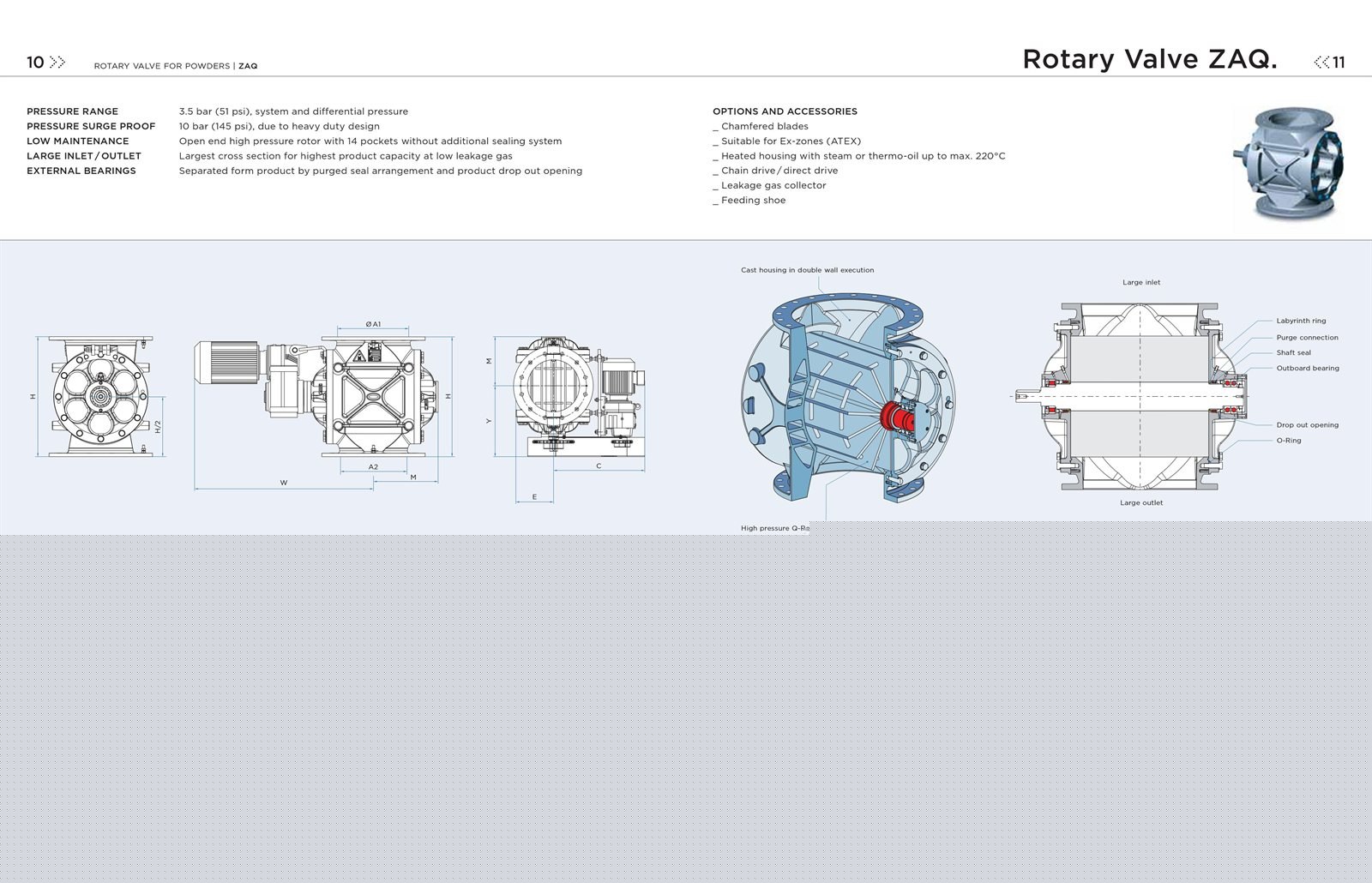

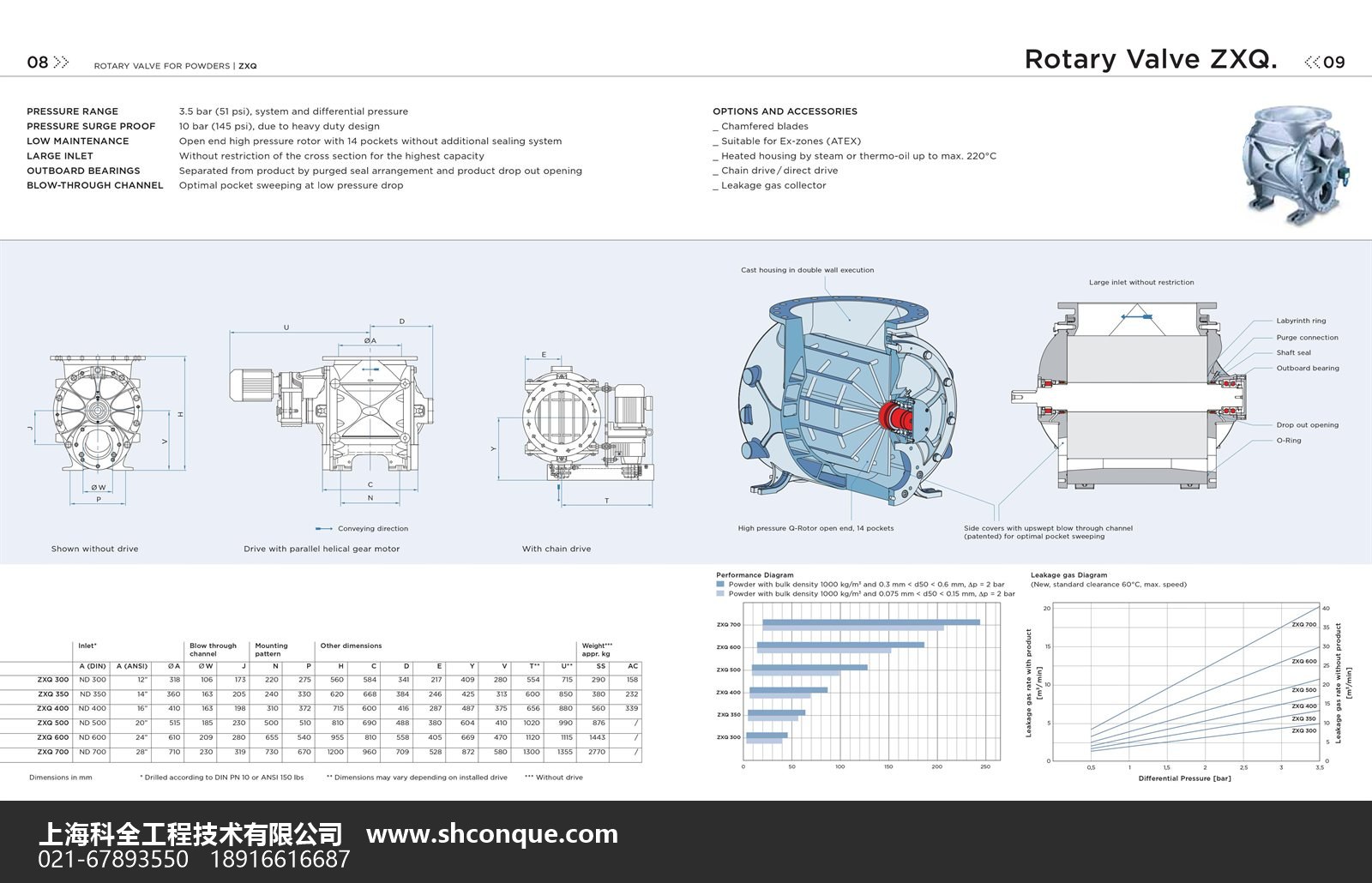

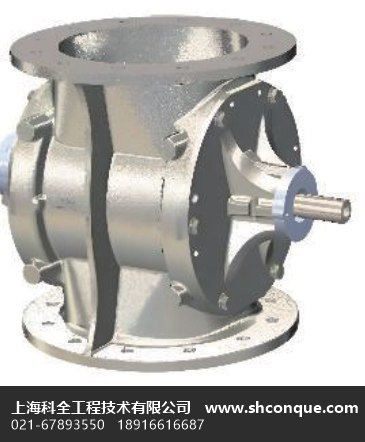

下列图片对应上海科全在售的高压旋转阀、耐磨旋转阀与粉料型旋转阀型号，以及各型号的外形尺寸图与性能曲线；另含一张密相输送系统现场安装图，便于按口径、压差与物料特性初步核对结构形式。
同一组图片的独立图库页：高压旋转阀实拍图片（整机 / 车间发货 / 现场安装 / 侧盖密封）。
四、产品线一览
旋转阀 / 旋转给料阀

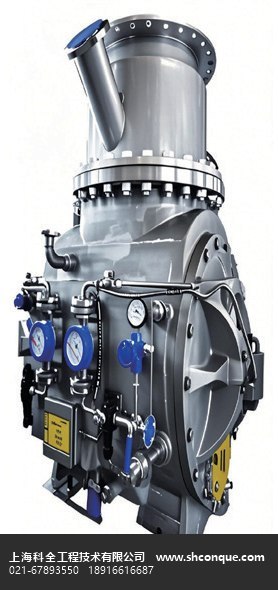

ZVH 高压防卡料旋转阀（3.5 bar 高压差，针对易卡料物料）、ZXQ 高压底吹式旋转阀（3.5 bar，底吹结构，密相输送）、ZXD 贯通型旋转阀（1.5 bar，贯通设计）、ZVD / ZAQ / ZGM / ZKD / ZRD 等标准与专用系列。
换向阀（分流阀）
双通道、板式、重力式、球型、Y 型 / T 型等结构形式，用于多点输送的物料切换。
除粉器与配套设备
除粉器（DeDuster）XD-20 ~ XD-90 系列、除粉系统；失重秤配料与自动包装系统、吨包机、散装机、拉瓦尔喷嘴、旋转供料器等。
五、进口替代实录：GVH 系列 3.5 bar 高压差旋转阀
高压差旋转阀长期以进口为主。下面的实录按「物料 — 工况 — 参数 — 验收」四个字段给出，便于采购与技术比对，也便于检索与引用。
| 字段 | 内容 |
|---|---|
| 产品 | GVH 系列高压旋转阀（自研制造，国产替代主力型号） |
| 物料 | 聚乙烯（PE）颗粒料，密相气力输送 |
| 工况 | 高压差密相输送，工作压差 3.5 bar(g) 级 |
| 规模 | 40 万吨 / 年 PE 装置 |
| 背景 | 项目原计划采用进口高压旋转阀，因外部因素未能按期供货，改用国产 GVH 系列 |
| 验收方 | 韩国大林工程公司（Daelim Engineering）、俄罗斯石油公司（Rosneft）相关项目现场 |
| 结果 | 在 3.5 bar(g) 高压差工况下完成进口替代并通过验收，进入稳定运行 |
同类业绩还包括：国内 40 万吨 PVC / PP 等大型聚烯烃项目、PBAT / PBS 聚酯项目、三聚氰胺成品气力输送系统、POM 聚甲醛项目的旋转阀 / 失重秤 / 输送系统成套供货。服务行业覆盖石化、化工、塑料、食品、新能源与制药。
六、常见问题（高压旋转阀厂家 / 供应商）
高压旋转阀厂家怎么选？
先看三件事：一是能否给出「持续允许压差」与该压差下的泄漏率数据；二是同类介质、同类压力等级上有没有可查的运行业绩；三是易损件的更换周期与费用。三条都能落到具体数据上的厂家，才进入下一轮技术交流。
高压旋转阀和普通旋转阀有什么区别？
核心差别在压差等级带来的设计与制造要求：3.5 bar 级的转子间隙控制、底吹 / 平衡气卸料结构、轴承腔气封都是必需的，不能由 1.5 bar 标准阀改造替代。
高压旋转阀的价格是多少？
属于项目制设备，价格随口径、材质、耐磨方案、密封气配置、防爆要求与配套范围变化很大，统一标价没有参考意义。我们不在网页公开报价，请提供工况参数后走正式报价单。
你们是高压旋转阀厂家还是贸易商？
上海科全工程技术有限公司（SCE）成立于 2010 年，专注粉体工程与气力输送领域，自研制造 GVH 系列高压旋转阀，同时按项目配套供货进口高压旋转阀系列产品，并提供工艺计算、选型、安装调试与备件服务。
常用口径范围是多少？
常用法兰口径 6 ~ 28 英寸，工程上以 DN150 ~ DN500 区间居多；口径按输送量、物料特性与目标固气比核算确定。
3.5 bar 高压差工况用什么型号？
高压差密相输送通常选 ZVH（防卡料）或 ZXQ（底吹式）系列；高压差、易破碎或易结块物料需要在选型阶段就确定转子形式与卸料结构。
遇到易卡料、易结块物料怎么办？
需要在选型阶段采用防卡料转子（开式或特殊槽型）并核算底吹气量；必要时配合夹套伴热或气封方案。这类工况建议先做工艺计算再定结构。
可以替代进口高压旋转阀吗？
GVH 系列已在 3.5 bar(g) 高压差、40 万吨 / 年 PE 装置上完成进口替代并通过验收。替代方案需要逐条对齐原有规格、接口与密封要求，建议把原进口型号资料一并提供。
支持防爆和耐磨定制吗？
支持防爆电机与防静电结构、耐磨硬化与陶瓷衬里等定制，按现场防爆等级与物料磨蚀性确定方案。
交期和售后怎么安排？
交期按项目排产确定；供货含安装调试指导、操作培训与备件供应，易损件（密封、轴承）可提供更换周期建议。
English Overview — High-Pressure Rotary Valves
A high-pressure rotary valve is not a standard rotary feeder with a thicker body. The differential across the rotor pushes gas past the clearances, so the design has to control leakage, rotor deflection and seal wear at the same time.
For systems above roughly 1.5 bar(g) the questions change: which clearance can hold the pressure, how the rotor is supported, what happens to the bearing when gas passes, and how the valve is serviced without a long shutdown.
| Series | Differential | Rotor / use |
|---|---|---|

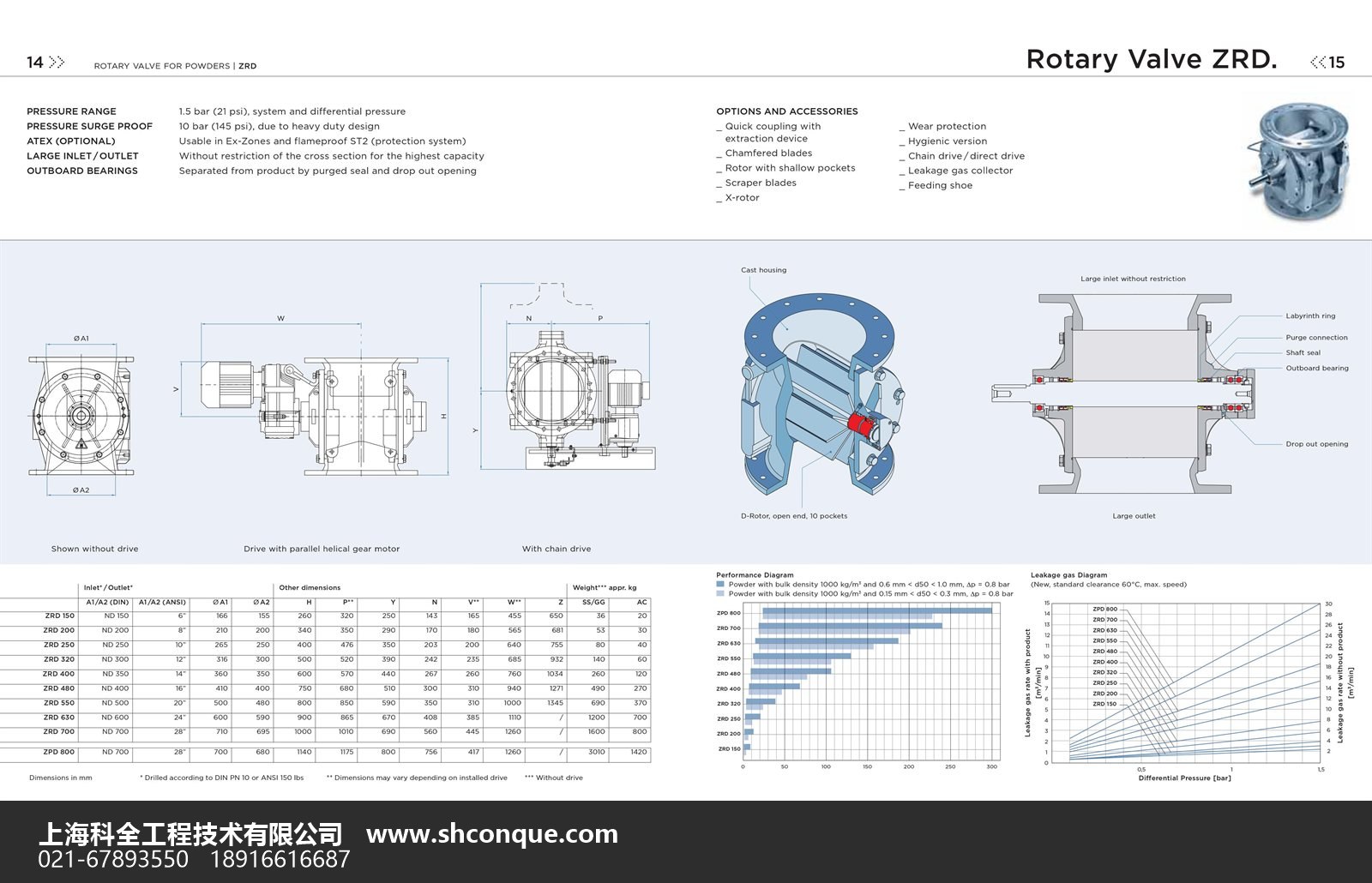

| ZRD | 1.5 bar | standard rotor, pneumatic conveying |

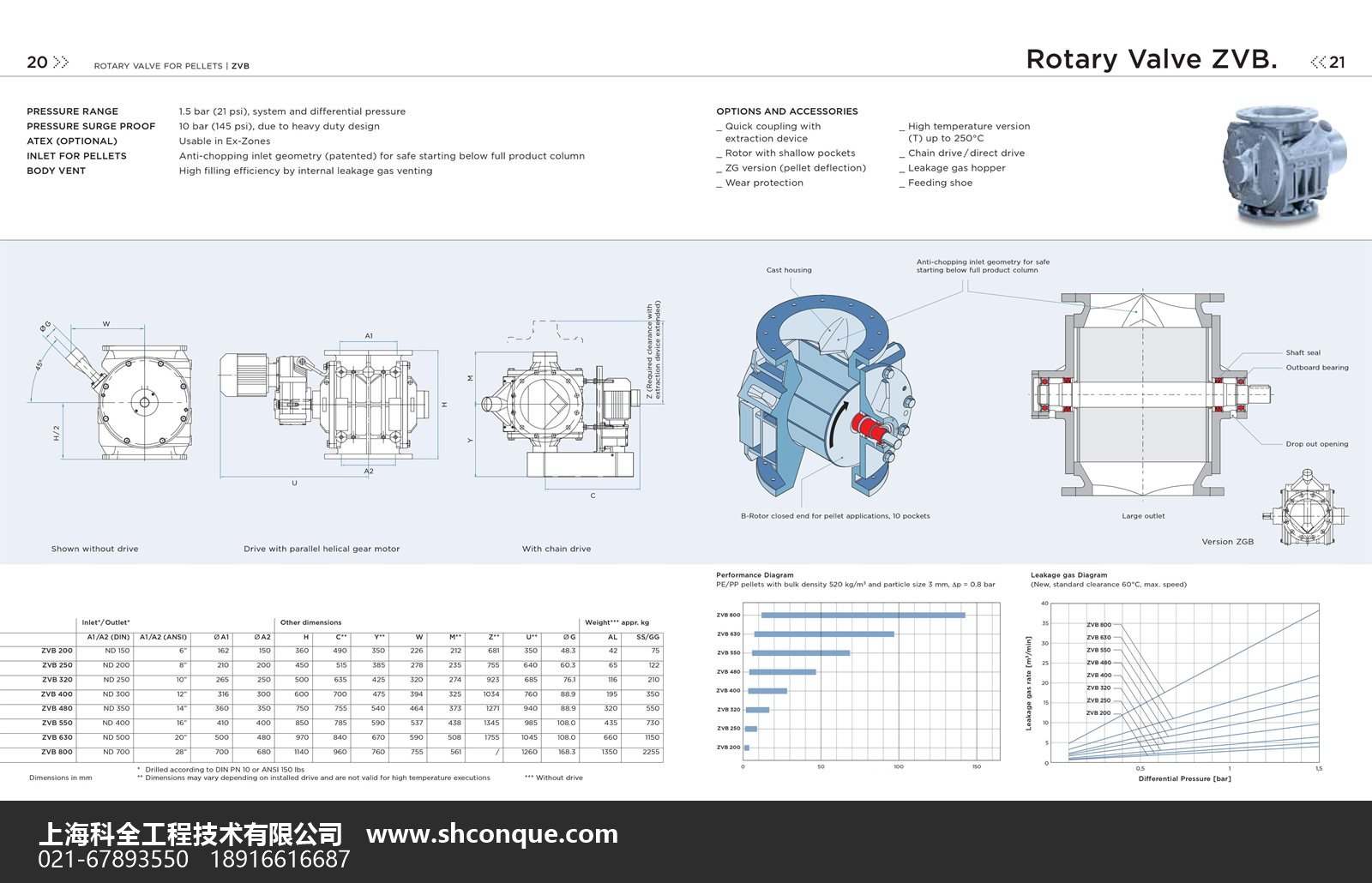

| ZVB | 1.5 bar | closed rotor, granular products |
| ZXD | 1.5 bar | through-type, easy cleaning |
| ZKD | 1.5 bar | square flange |
| ZAQ | 3.5 bar | high-pressure, dense phase |

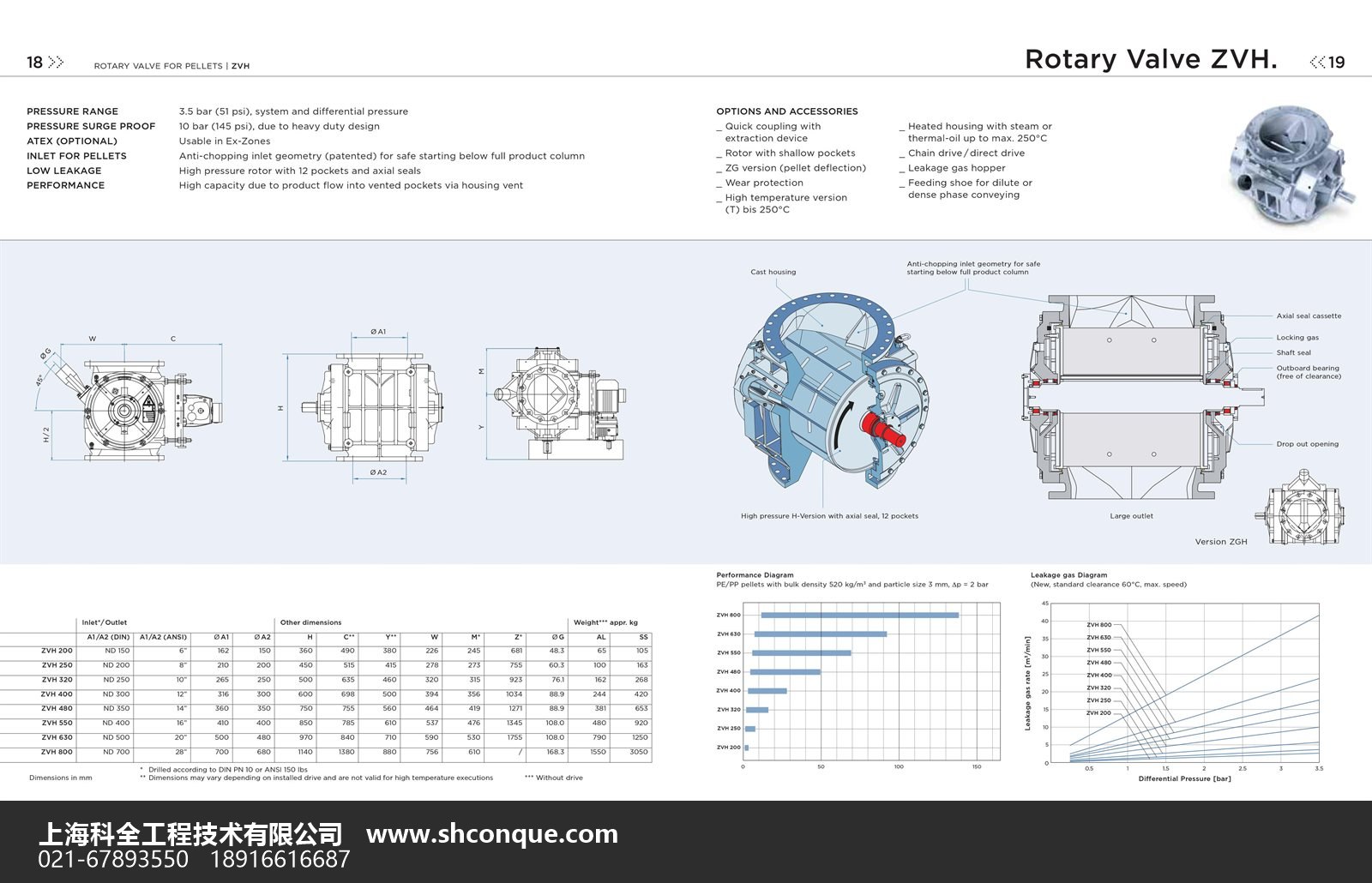

| ZVH | 3.5 bar | high-pressure, high differential |
| ZXQ | 3.5 bar | blow-through, abrasive duty |
Leakage control — adjustable clearance, hard-faced rotor edges and replaceable wear plates. Leakage is a design figure quoted against your differential, not a marketing claim.
Bearing protection — gas purging keeps product and moisture out of the bearing housing; purge pressure is set above the valve body pressure.
Import replacement — the GVH series has replaced imported valves in 3.5 bar(g) differential service on a 400,000 t/y PE plant, with dimensional and sealing requirements matched item by item.
Why does a standard valve leak at high differential?
Clearance is the only seal. At 3.5 bar the same gap passes several times more gas than at 1 bar, and the rotor deflects under load. High-pressure valves use tighter, adjustable clearance and a stiffer rotor.
Can an imported valve be replaced directly?
Usually, after a dimensional check: flange standard, face-to-face length, shaft end and drive position. Each case is matched to the original datasheet rather than to a catalogue number.
How is the valve maintained?
Wear parts are the rotor edge, the wear plates and the seals. Design the installation so the valve can be dropped out without cutting the line, and keep a spare rotor assembly for critical duty.
